Beschreibung:Dieser vollautomatische Rotationslaser mit grüner Lasertechnologie ist perfekt für exakte Ausrichtarbeiten in der horizontalen und vertikalen Ebene. Für Gefällearbeiten lässt sich die horizontale Ebene digital in X- und Y-Richtung neigen. Dabei wird die Neigung von X- und Y-Achse konkret in Prozent auf dem Display von Laser und Fernbedienung angezeigt. Gefälle bis 6° werden automatisch über die motorische Neigungsfunktion umgesetzt, größere Neigungen können manuell oder mit optionaler Winkelplatte eingestellt werden. Bei der Tracking-Funktion richtet sich der Rotationslaser auf den Millimeter-Empfänger aus. Dazu steuert der Empfänger per Funkübertragung den Laserstrahl automatisch auf die Null-Position. Per Tracking Funktion kann eine vertikale Ebene ausgerichtet werden, beispielsweise um einen Raumteiler zu setzen. Die Tracking-Funktion macht auch die horizontale Nivellierung einfacher, schneller und genauer, wie beispielsweise bei Terrassen- und Außenarbeiten oder der Vorbereitung von Fundamenten. Dies ist besonders hilfreich bei Projekten, die hohe Präzision und Effizienz erfordern. Die AntiShake-Funktion ermöglicht schnelles Einrichten auf vibrierenden Untergründen und bei Wind, ein entscheidender Vorteil für verlässliche Ergebnisse unter anspruchsvollen Baustellenbedingungen.

Tracking-Funktion: Automatische Ausrichtung des Rotationslasers auf den Millimeter-Empfänger per Funkübertragung, ideal für präzises horizontales und vertikales Nivellieren, z.B. Raumteiler aufstellen oder Terrasse ausrichten

Gute Sichtbarkeit durch grüne Lasertechnologie

Digitale Neigungseinstellung: Die horizontale Ebene kann digital in X- und Y-Achse geneigt werden

Konkrete Neigungsanzeige (%) von X- und Y-Achse auf dem Display

Einfaches Ausrichten von Gefällen bis 6° mit motorischer Neigungsfunktion und über 6° mit manueller Neigungsfunktion sowie optionaler Winkelplatte

Sehr hohe Einstellgenauigkeit der Neigung von 0,02 %

Messsicherheit durch automatische Abschaltung mit ADS-Tilt

Direkt einsatzbereit: Nach Einschalten und vollständiger Nivellierung ist Tilt schon nach ca. 20 Sekunden automatisch aktiv

Schnelles Einrichten auf vibrierenden Untergründen und bei Wind durch AntiShake

90° Referenzstrahl zum Loten und Ausrichten von Trennwänden

Zeitsparende vollautomatische Ausrichtung per Sensor-Automatic

Großes beleuchtetes LC-Display

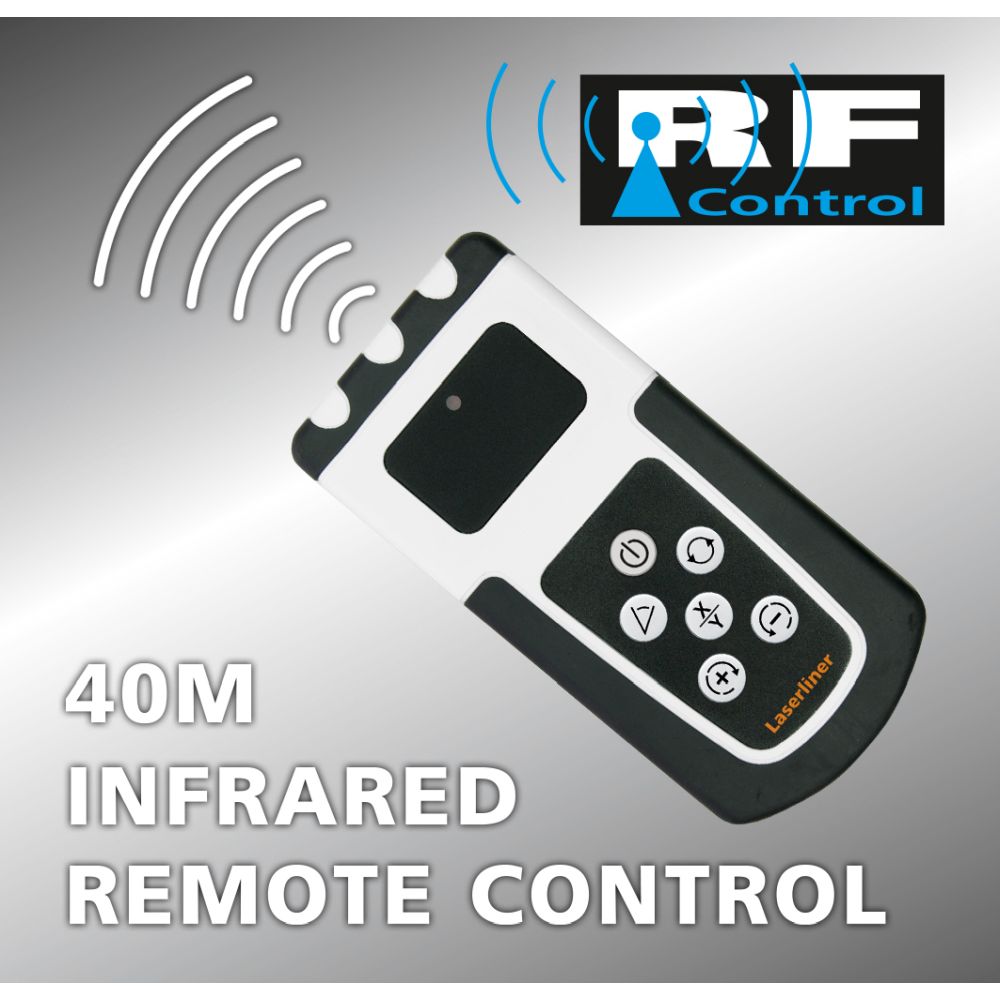

Bidirektionale Fernbedienung mit LC-Display: Alle Funktionen bis 50 m von allen Seiten steuerbar, Einstellungen direkt am Laser werden in Echtzeit synchronisiert

Robustes, wasserdichtes Gehäuse

Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt

Große Reichweite des Laserempfängers: bis 400 m

Millimeter-Anzeige zum schnellen und genauen Ablesen von Höhenunterschieden zur Laserebene

Einfache Anbringung an metallischen Oberflächen mit Kopfmagnet

Abschaltbarer, extrem lauter Piezo-Summton

Praktische Befestigung an Messlatten mit der Universalhalterung

Technische Daten:

horizontales/vertikales Nivellieren	✅
Handempfängermodus	✅
Scan-Modus	✅
Punkt-Modus	✅
motorische Neigungsfunktion	✅
manuelle Neigungsfunktion	✅
Neigungsanzeige	✅
Präzisionssensor-Nivellierung	✅
Akku- und Netzbetrieb	✅
Anti-Drift-System (ADS)	✅
Lotlaser oben (90° Referenzstrahl)	✅
Lotlaser unten	✅
Tilt-Warnfunktion	✅
AntiShake	✅
Selbstnivellierbereich	± 6°
Genauigkeit	±0,075 mm/m
Nivellierung	horizontal / vertikal automatisch mit elektronischen Libellen und Servomotoren
Laserwellenlänge	515 nm
Laserklasse	2 / < 1 mW
Lasermodi	Punkt-Modus Rotationsmodus Scan-Modus Handempfängermodus
Empfangsbereich Laser	max. 400 m
Schutzart	IP 66
Stromversorgung	Netzteil 5V / DC / 2A Li-Ion Akkupack 3,7V / 8Ah / 29,6Wh
Betriebsdauer	ca. 35 Std.
Ladezeit	ca. 4 Std.
Arbeitsbedingungen	-10°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	215 mm x 205 mm x 165 mm
Gewicht	2400 g (inkl. Akkus)

Lieferumfang:

Quadrum DigiPlus GT M400 S

SensoMaster M400 Set

Universalhalterung

Fernbedienung

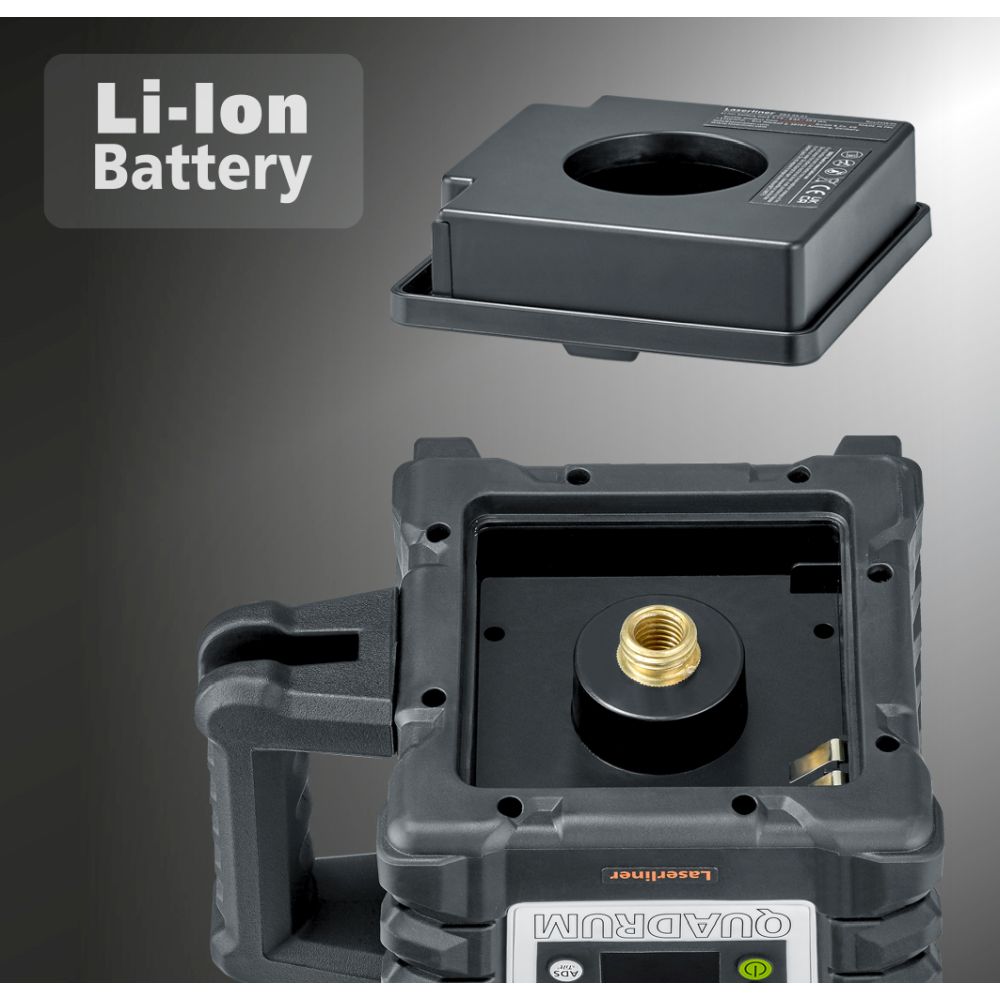

Li-Ion Akkupack

Netz-/Ladegerät

Batterien

Tragekoffer
