Beschreibung:Der Quadrum M350 S ist ein vollautomatischer Rotationslaser für die exakte Ausrichtung von Horizontalen und Vertikalen. Der Laserempfangsbereich ist mit einem Radius von 350 Metern ausgesprochen groß. Mit der Fernbedienung können die Funktionen bis maximal 40 Metern von allen Seiten komfortabel gesteuert werden. Durch den manuellen Neigungsmodus können Gefälle angelegt werden. Bei Fremdeinwirkungen erfolgt eine automatische Abschaltung.

Zeitsparende vollautomatische Ausrichtung per Sensor-Automatic

90° Referenzstrahl zum Loten und Ausrichten von Trennwänden

Mit der Fernbedienung können alle Funktionen bis max. 40 m gesteuert werden

Großer Empfangsbereich für vielseitige Einsatzmöglichkeiten

Gut ablesbare LC-Displays auf Vorder- und Rückseite

Messsicherheit durch automatische Abschaltung mit ADS-Tilt

Wasserdichtes Gehäuse

Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt

Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus

Fernbedienung zur Steuerung sämtlicher Funktionen von allen Seiten bis max. 40 m

ADS-Tilt: automatische Abschaltung bei Fremdeinwirkung durch ADS (Anti-Drift-System)

LC-Display vorne und hinten

Abschaltbarer, extrem lauter Piezo-Summton

Robustes Gehäuse

Kopf- und Seitenmagnete

Höhendifferenz zur Laserebene wird graphisch und numerisch angezeigt

Technische Daten:

horizontales/vertikales Nivellieren	✅
Handempfängermodus	✅
Scan-Modus	✅
Punkt-Modus	✅
motorische Neigungsfunktion	✅
manuelle Neigungsfunktion	✅
Präzisionssensor-Nivellierung	✅
Akku- und Netzbetrieb	✅
Anti-Drift-System (ADS)	✅
Batteriebetrieb	✅
Lotlaser oben (90° Referenzstrahl)	✅
Lotlaser unten	✅
Tilt-Warnfunktion	✅
Selbstnivellierbereich	± 5°
Genauigkeit	± 0,1 mm / m
Nivellierung	horizontal / vertikal automatisch mit elektronischen Libellen und Servomotoren
Laserwellenlänge	635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Lasermodi	Handempfängermodus Punkt-Modus Rotationsmodus Scan-Modus
Schutzart	IP 66
Stromversorgung	4 x 1,2V HR14 (C) NiMH 4 x 1,5V LR14 (C)
Betriebsdauer	Akku: ca. 35 Std. / Batterien: ca. 50 Std.
Ladezeit	ca. 7 Std.
Arbeitsbedingungen	-10°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	215 mm x 205 mm x 165 mm
Gewicht	2600 g (inkl. Akkupack)

Lieferumfang:

Quadrum

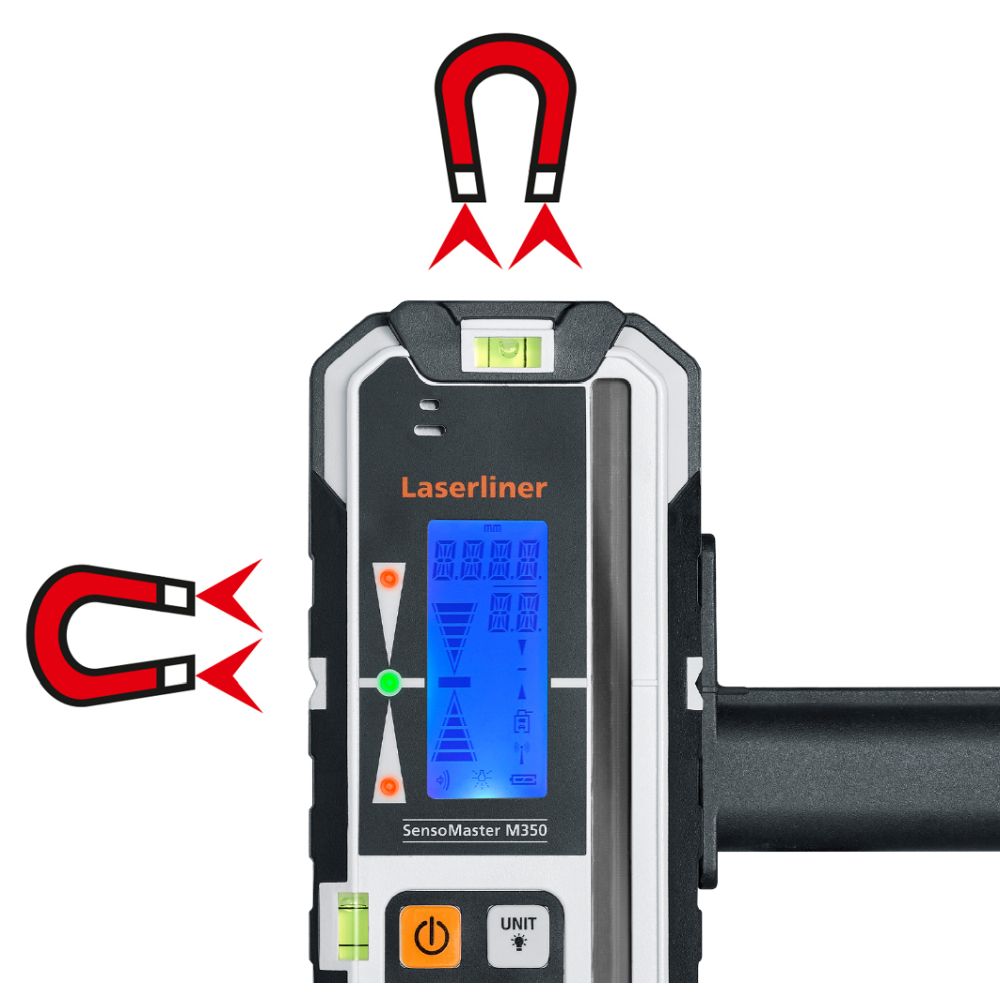

SensoMaster M350

Universalhalterung

Fernbedienung

Akku

Batteriefach

Netz-/Ladegerät

Batterien

Tragekoffer

Zubehör (optional):

•
  SensoLite 110 Set
  (Art.Nr.: 028.65) - Laserempfänger für Rotationslaser


•
  SensoLite 310 Set
  (Art.Nr.: 028.71) - Laserempfänger


•
  SensoLite 410 Set
  (Art.Nr.: 028.75) - Laserempfänger für Rotationslaser


•
  VarioStand L 300 cm
  (Art.Nr.: 080.24A) - Stativ


•
  Kurbelstativ P 175 cm
  (Art.Nr.: 080.26) - Kurbelstativ


•
  Kurbelstativ P 260 cm
  (Art.Nr.: 080.35) - Kurbelstativ


•
  Kurbelstativ P 300 cm
  (Art.Nr.: 080.39) - Kurbelstativ


•
  Teleskop-Nivellierlatte LT 4 m
  (Art.Nr.: 080.42) - Messlatte


•
  Teleskop-Nivellierlatte LT 5 m
  (Art.Nr.: 080.43) - Messlatte


•
  Winkelplatte
  (Art.Nr.: 080.75) - Winkelplatte für Rotationslaser


•
  Wandhalterung Pro
  (Art.Nr.: 080.71) - Wandhalterung


•
  Flexi-Meßlatte Plus
  (Art.Nr.: 080.50) - Messlatte


•
  LaserSight Rot
  (Art.Nr.: 020.70A) - Lasersichtbrille


•
  Akku 4,8V 4500 mAh
  (Art.Nr.: 053.10.26) -
